一、产品概述

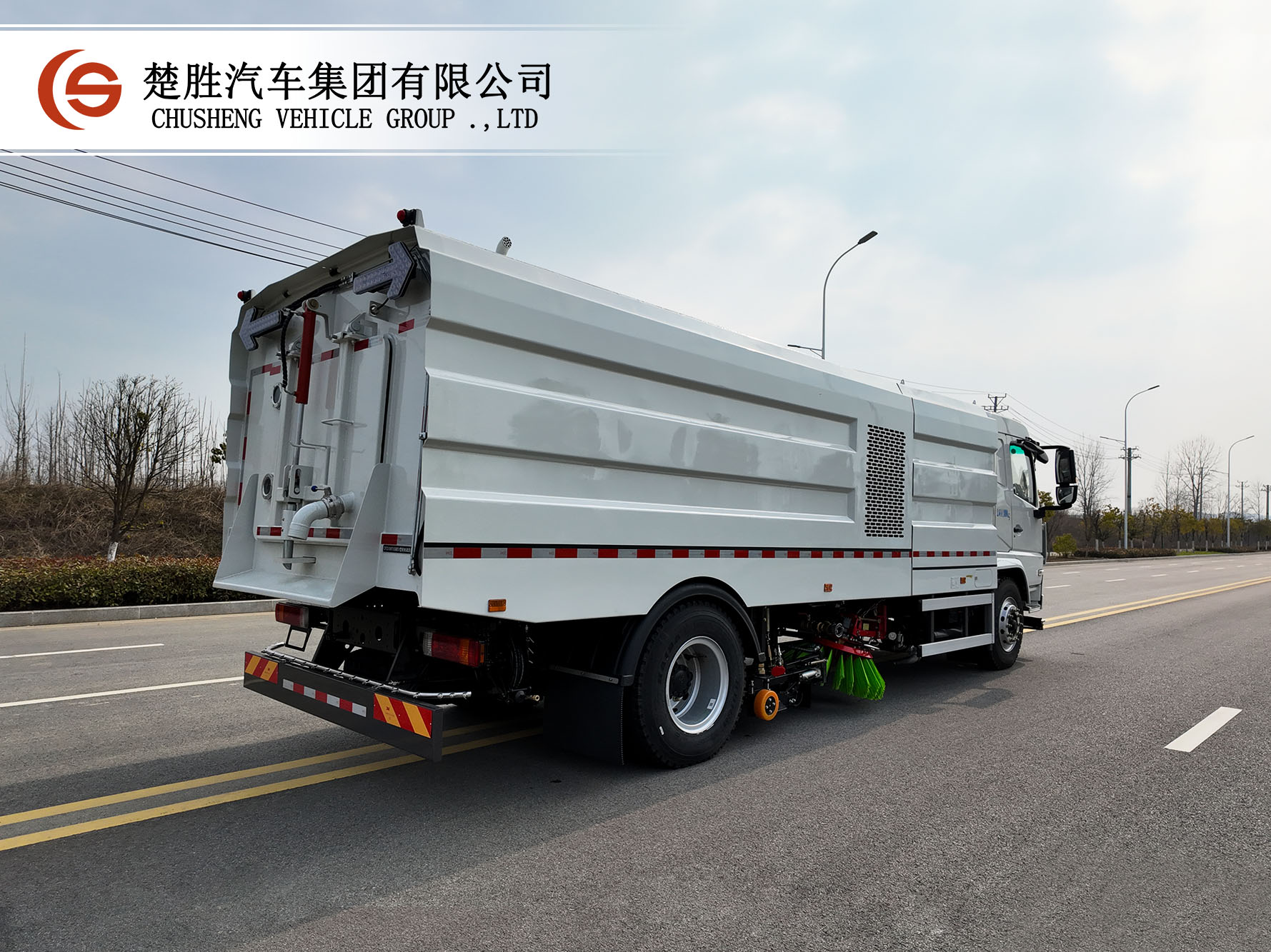

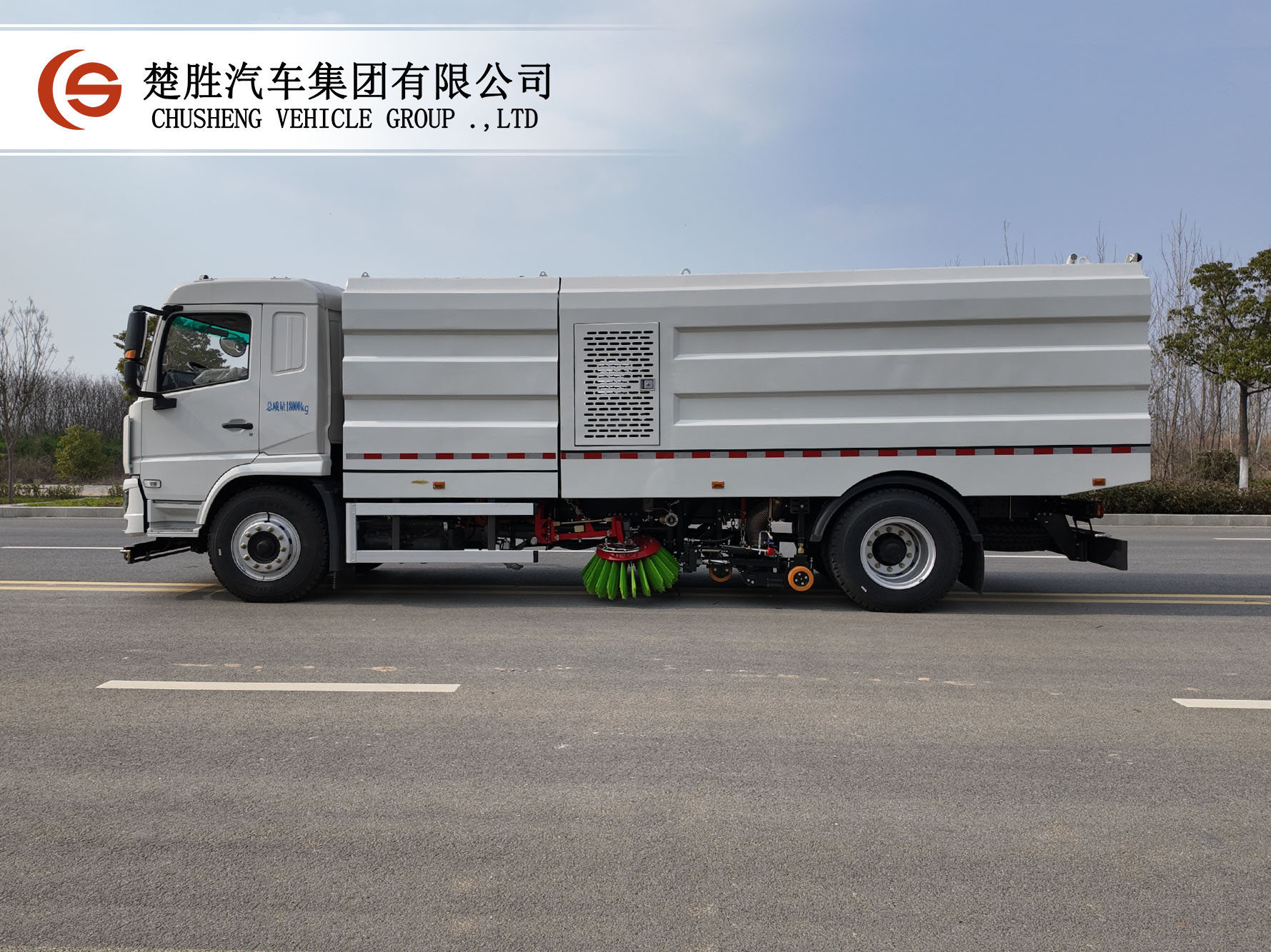

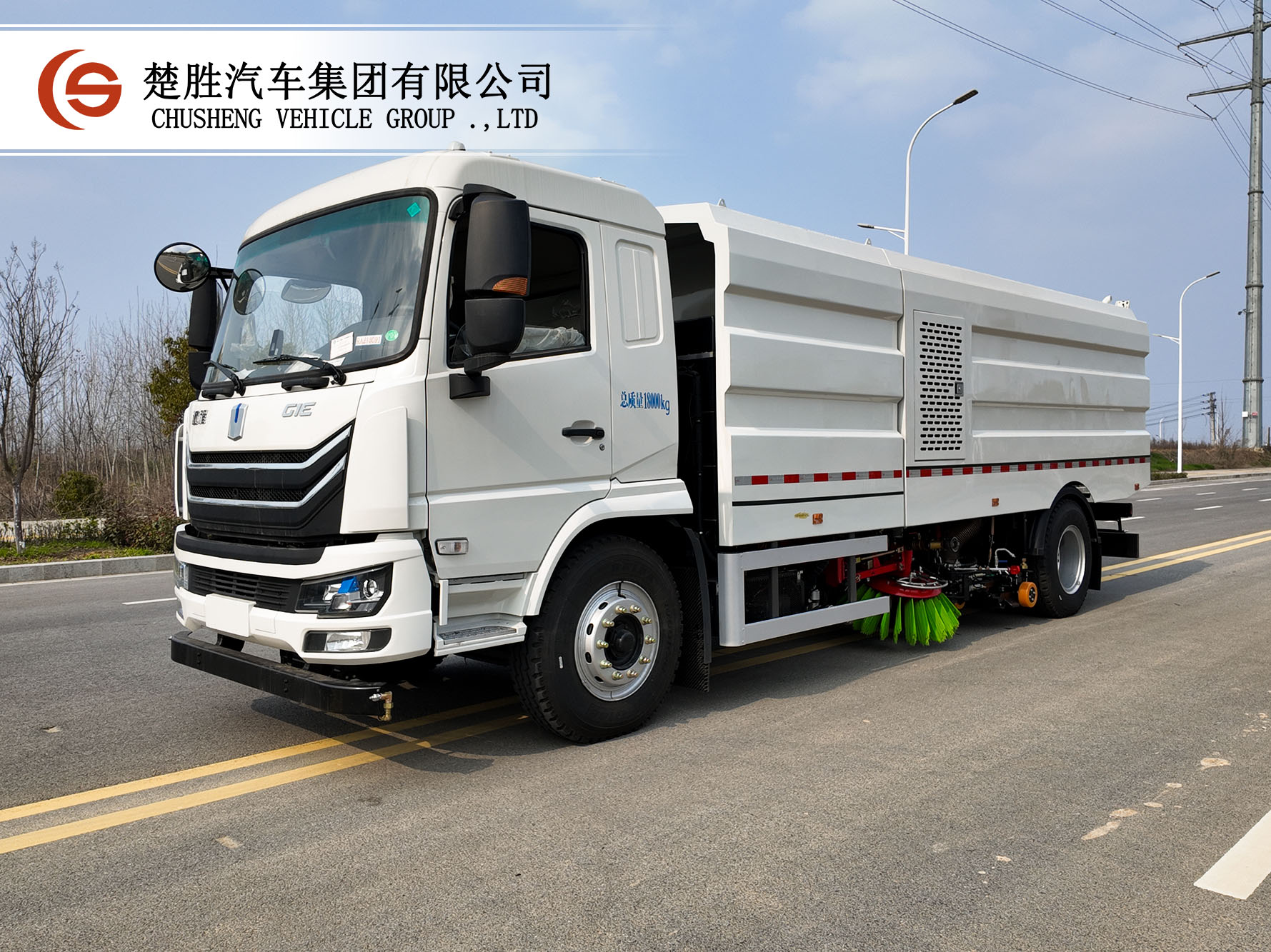

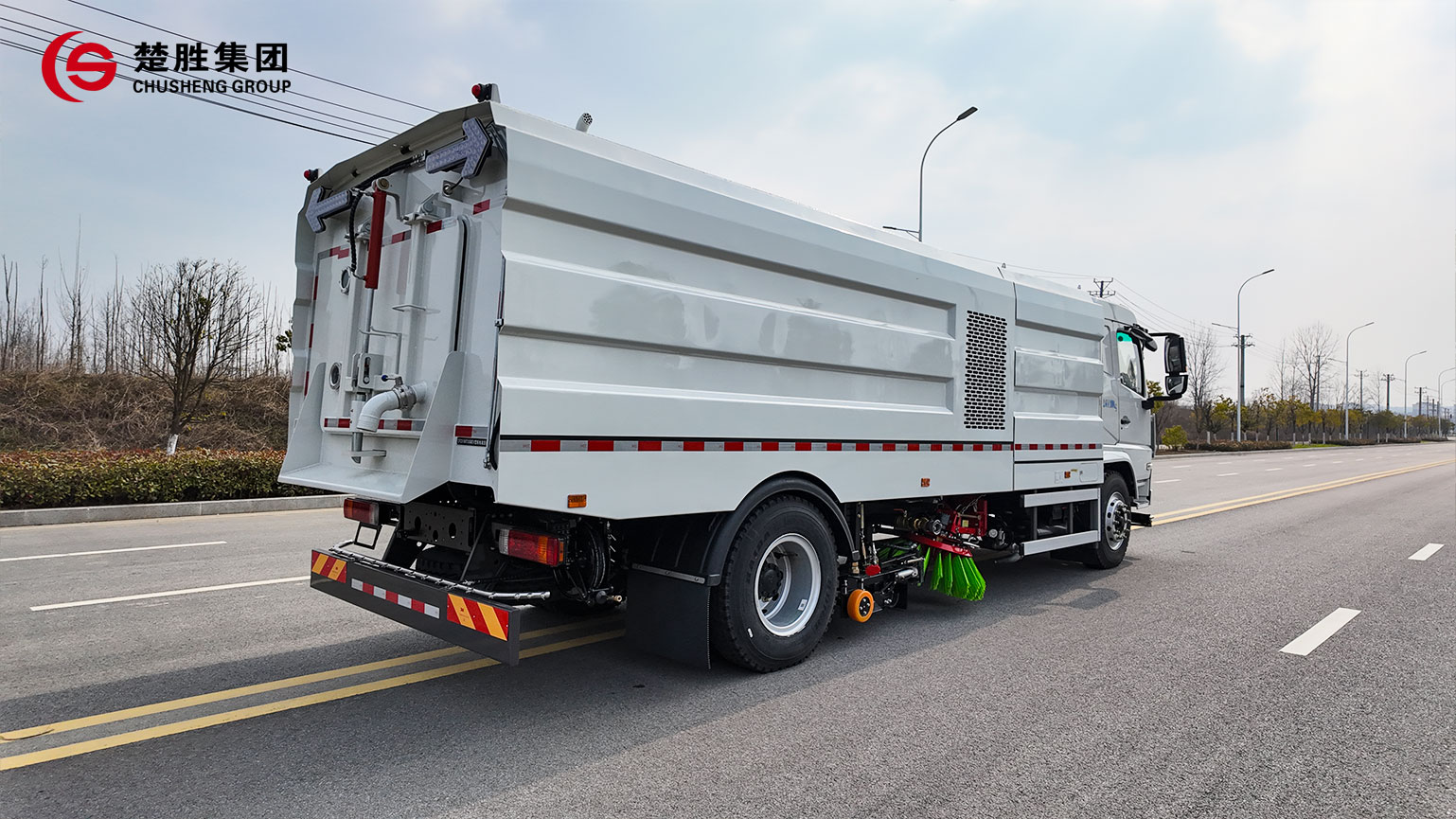

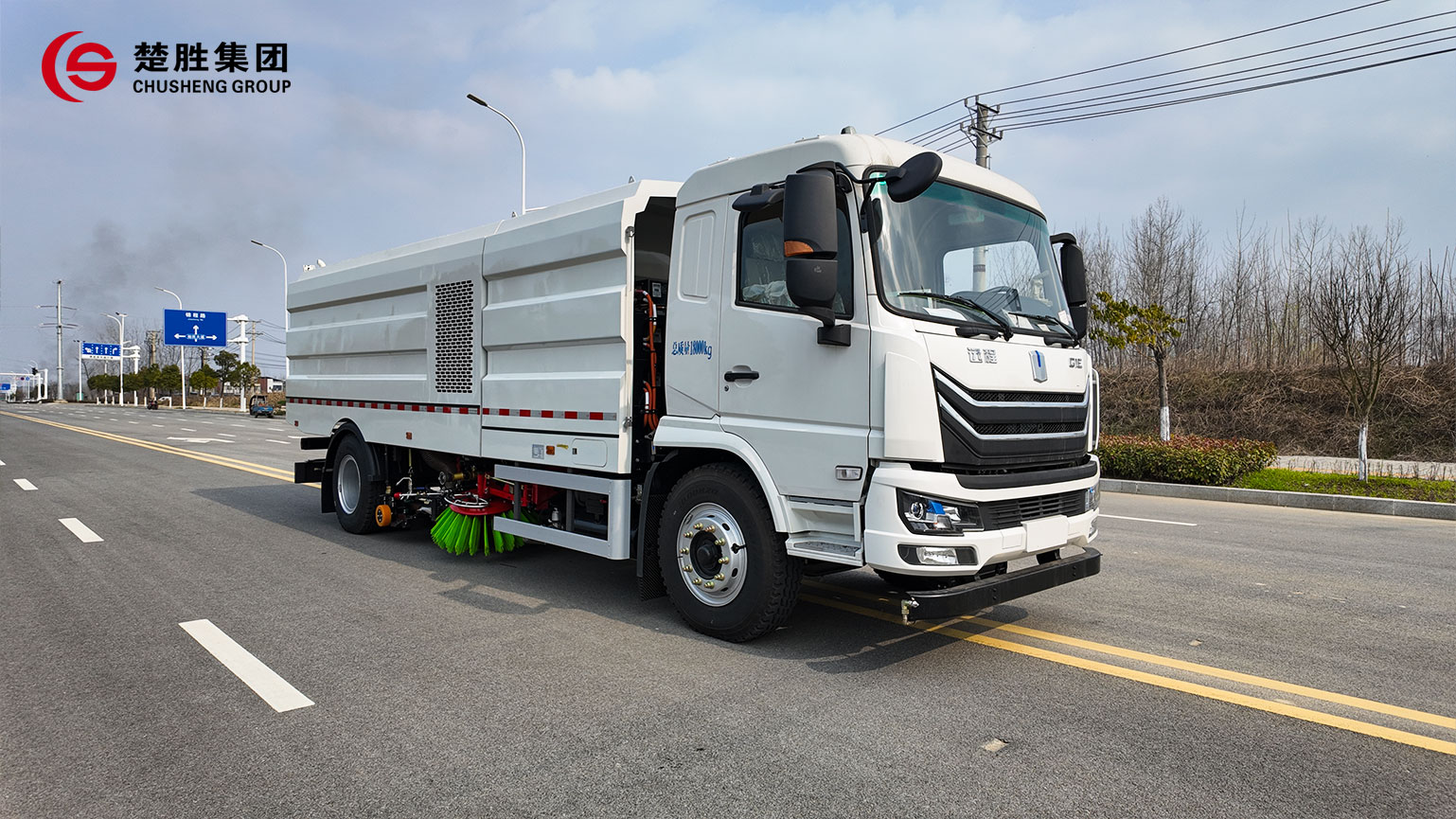

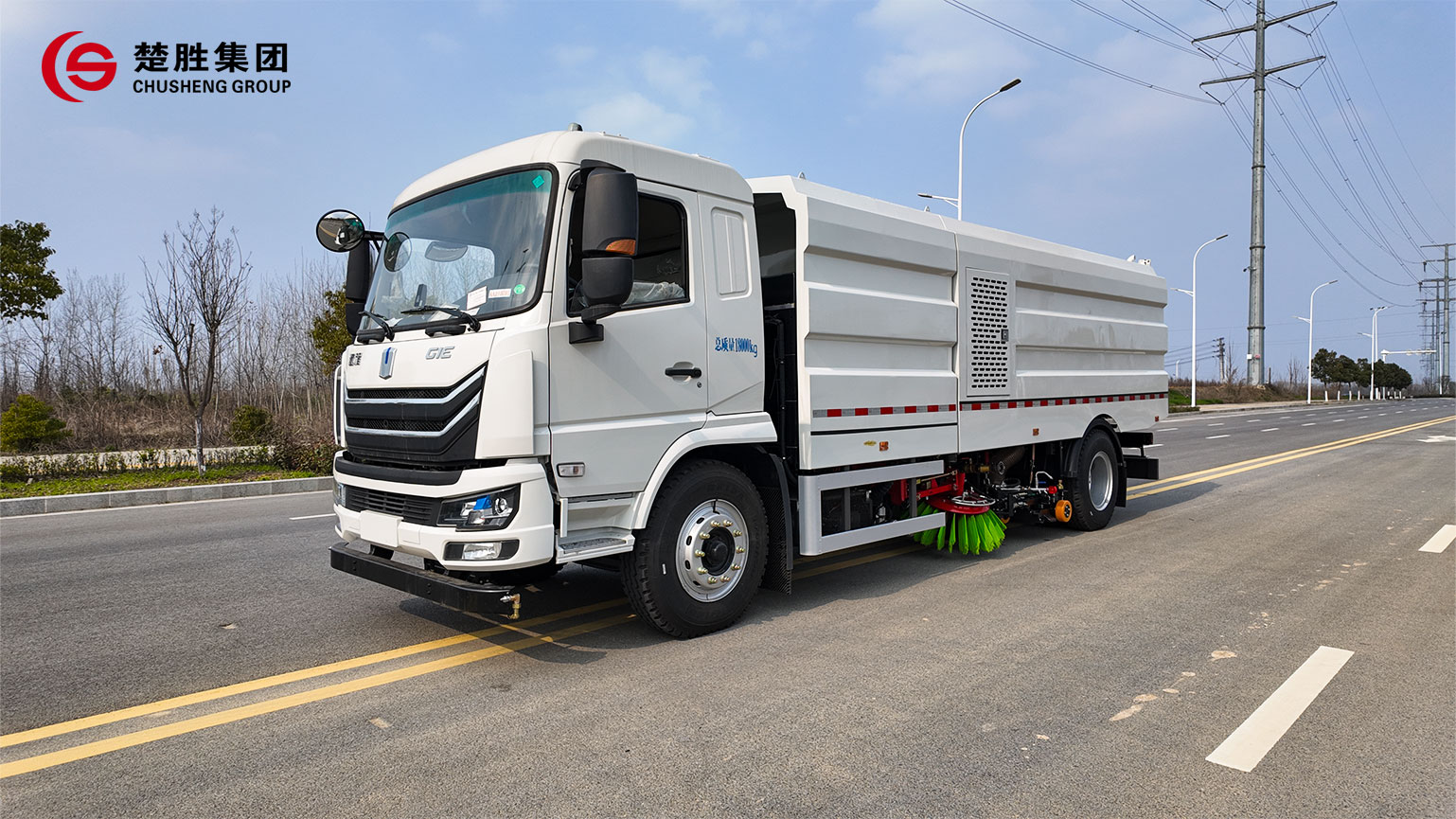

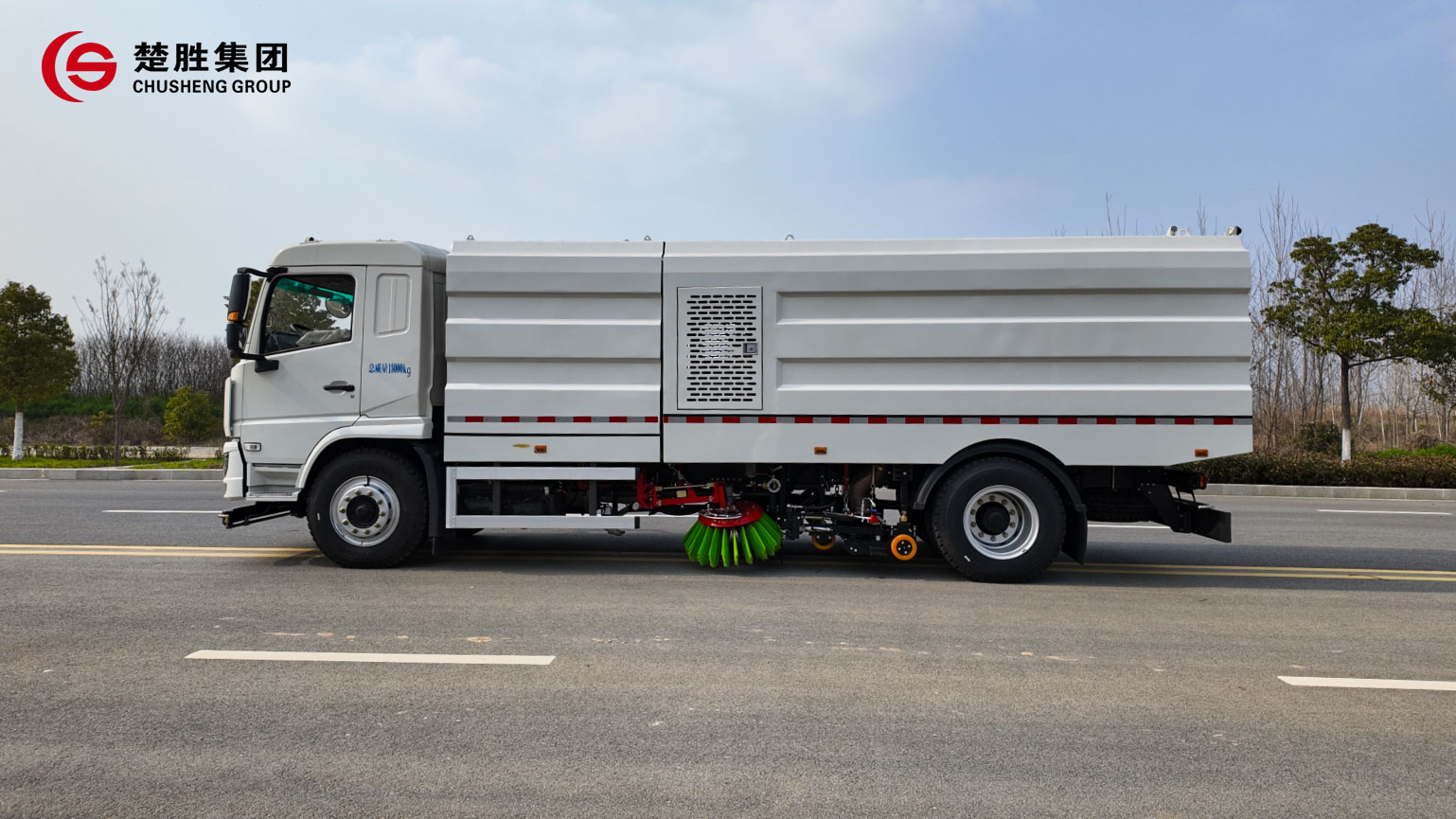

CSC5180TXSBEV 纯电动洗扫车是公司全新开发的多功能新一代新能源环卫产品。整车采用纯电驱动，结构先进，将扫、吸、洗相结合，一次作业即可完成道路清扫、路面高压清洗和垃圾污水收集三项工作，解决了不可视垃圾清理的作业难题，从源头上减少道路扬尘，还原路面本色。

该车功能多样、造型美观大方，作业过程无尾气排放、噪音较低，具备高效、环保、可靠的作业表现，适用于城市道路及各类硬化路面的日常保洁作业。

二、产品参数

三、功能概况

该车主要具备以下功能：

- 城市道路、码头、隧道桥梁等沥青、水泥路面的洗扫、清扫、冲洗；

- 路沿、路缘石立面清洗；

- 路标、广告牌清洗（手持喷枪）；

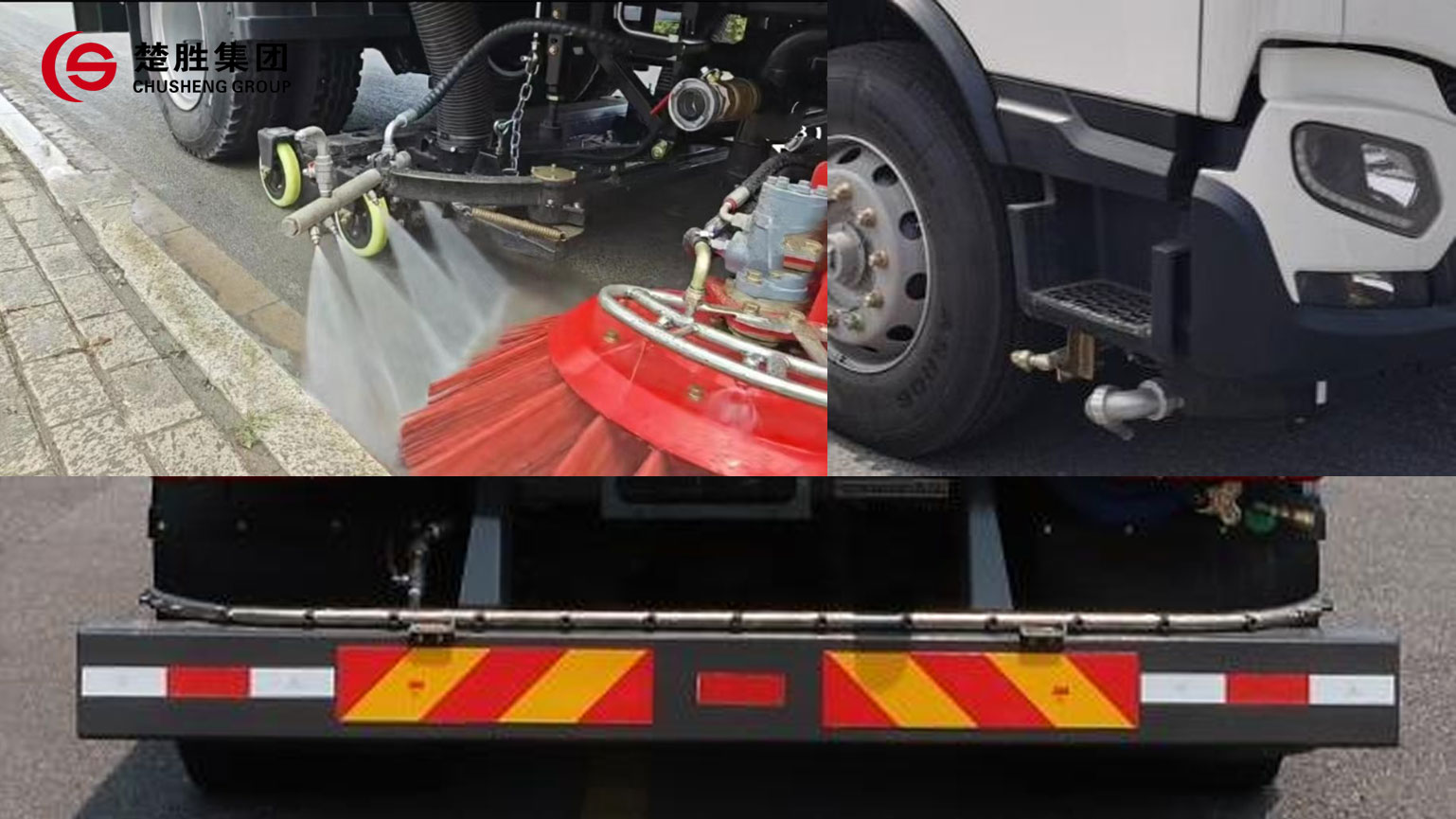

- 可选装前高压角喷、后高压喷雾、吸嘴浮动装置、左侧路沿扫盘、自动吹水装置、顶部加水口翻盖装置、前低压冲洗装置等配置。

三、主要结构及性能特点

1. 底盘

采用吉利远程商用车有限公司 DNC1187BEVMJ1 型二类载货汽车底盘，整车配置先进，电机、电池、电控均选用知名品牌总成。底盘具备制动能量回收、集成化、多级减震设计、超低速稳定控制（0.5km/h）、双源转向、智能安全换挡等人性化功能，实现高稳定性、高可靠性、低噪音的驾驶体验。

底盘电机：采用中车时代电动汽车股份有限公司 TZ366XS50E 永磁同步电机，具有防冷凝水电机线盒结构，可有效避免电机冷热交替时线盒内部产生冷凝水带来的高压系统故障；装配简单、运行可靠，适用于潮湿、多雨等恶劣环境。

底盘电池：采用宁德时代新能源科技股份有限公司原装电池包（含电芯、电池模组、电池管理系统），防护等级达 IP68，具备防火、防水、防挤压、防爆能力，安全性和可靠性较高。

2. 清扫系统

清扫系统采用 "中置两立扫＋中置宽吸嘴＋吸嘴内置高压中喷杆＋中置高压侧喷杆" 的结构设计，将左右侧喷杆与吸嘴整合为一体，超宽吸嘴增大了吸污宽度，左右侧喷杆增大了清洗宽度，内置高压水喷杆可减少水雾与垃圾飞溅，降低二次污染。

吸嘴总宽 2460mm，吸污宽度达 2400mm，几乎与车宽平齐，最大作业能力 70000m²/h；垃圾吸拾效率高，洗扫作业可满足水泥路面 97% 洁净率（砂石密度 400g/㎡）的要求，冲洗均匀，可有效清理水泥、沥青路面缝隙中的垃圾，一遍作业即可还原路面本色。

左右高压侧喷杆与吸嘴呈 "V" 型布置，气控操作收放，可调整 "V" 形角度及高压水喷嘴角度，水流冲击力大，能高效汇集污水；喷杆具备防撞避障和自动复位功能。

高压喷杆采用管夹及盖板固定，固定可靠、不易松动；吸嘴具有小范围浮动功能，可随地面找平，整体维护性好，路面工况适应性好。

3. 高压水路系统

高压水路系统主要由水滤、高压水泵、分水阀、手持喷枪、管路等组成，可实现路面冲洗、喷雾降尘（选配）、箱体自洁、手持喷枪冲洗、前高压角喷（选配）等功能。

高压水路采用气控阀组方式控制高压球阀开关，从汽车底盘辅助贮气罐取气，环保节能，避免使用液压油缸控制开关发生漏油后的二次污染。

高压水泵采用雾德（AR）高压柱塞泵，额定流量 100L/min（1450rpm），额定工作压力 15MPa，作业洁净度 97% 以上，效率高、可靠性好。

系统设有卸荷阀、安全阀多重保护：卸荷阀保证作业停止时卸荷降压，安全阀避免压力突变导致安全故障，中控阀组装有压力表实时监控水压，防止水压过高带来安全隐患。

高压水泵进水口前设有过滤器，避免杂质进入水泵，延长水泵寿命。

管路布局合理、无干涉，整体美观、容易检修更换；管路密封采用锥密封形式，连接牢靠，降低泄漏风险；接头均采用国内知名品牌，质量稳定可靠。

4. 扫盘降尘系统

扫盘降尘系统由隔膜泵、喷嘴和管路组成，通过布置在扫刷前部的喷嘴喷洒水雾实现降尘，一般在扫路工作模式时使用，可有效降低扫路作业中激起的扬尘，提高作业效率。

5. 箱体

箱体包括清水箱体和垃圾箱体：

清水箱体：采用高强度碳钢焊接成型，内部采用阿克苏防腐喷涂处理工艺，表面光滑、强度高。

垃圾箱体：采用 304 不锈钢板焊接而成，采用 "大圆弧曲面 + 瓦楞结构" 工艺；垃圾箱后门采用 "油缸 + 滑槽＋锁钩式" 锁紧机构，配合发泡橡胶密封条，经密封性试验验证，有效降低漏水风险。

结构设计合理：采用两段式结构，前段为清水箱，后段箱体集动力舱、污水箱于一体；垃圾箱可对污水、淤泥进行有效分离，可随时单独排放污水，减少倾倒垃圾次数，延长连续作业时间。

轻量化设计：合理布置空间，提升承载能力；清水箱容积 9m³，垃圾箱总容积 8m³、有效容积 7m³，容积匹配合理，减少作业过程中频繁排放污水的等待时间，提高作业效率。

人性化设计：

清水箱设低水位传感器、垃圾箱设高水位传感器，驾驶室内有语音报警，方便操作者实时了解水位状态；

垃圾箱内部设有滤网，可有效防止树叶、塑料袋等轻飘物堵塞风口，无需人工进入内部清理；

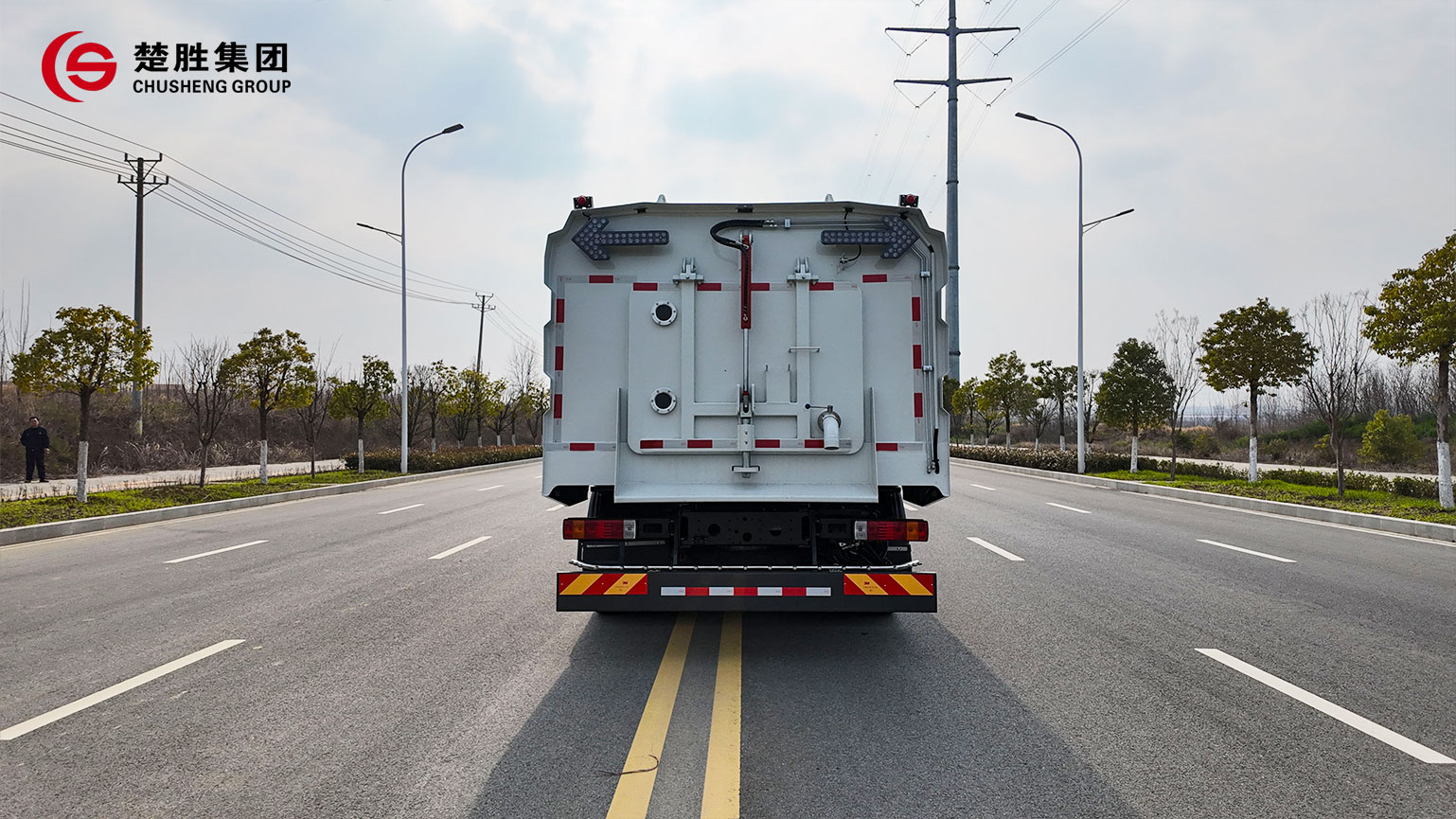

垃圾箱后门设圆形观察孔和放水蝶阀（R3 1/2" 规格），可通过观察窗实时查看污水水位，直接向路边下水道排放污水，减少往返垃圾场的频次，缩短排污时间；

垃圾箱具备自动倾翻卸料功能，卸料角度 50°，内设高压自洁装置，可快速冲洗垃圾箱，无需人工操作即可实现箱体自洁；

垃圾箱后门卸料口下侧设导水槽，避免卸料时污水飞溅到操作人员身上。

6. 上装电机及其传动装置

风机 / 水泵电机（一拖二）：通过皮带传动同时驱动风机和高压水泵，结构紧凑、高效输出、维修成本低。

独立油泵电机：直驱液压油泵，能耗低、重量轻、温升低、系统效率高，可靠性好，降低维护成本。

7. 风机

采用 7.1 号离心风机，效率高、噪声低、性能曲线平坦、高效区宽广。风机叶轮经过 CFD 仿真优化，采用锥形前盘结构、前向形叶片，气动效率较好；叶片、轮盘和叶盘采用低合金结构钢冲压而成，强度高、一致性好；叶轮、蜗壳使用专用焊接工装定位焊接，工艺可靠。每个叶轮均经过超速实验（超过设计转速 15%），动平衡等级 G2.5，保证运转平稳、工作可靠。

8. 液压系统

液压系统核心部件采用行业知名品牌，可靠性高、密封性好、系统故障率低：

液压阀组采用国内知名品牌液压叠加阀，使用寿命长、稳定可靠性高、识别维护简便，高度集成阀组装配，动作响应快，可远程在驾驶室集中操作；

实现液压执行元件精确的速度控制，动作平缓、冲击力小，延长设备使用寿命，降低故障率；

液压管路采用德国标准密封结构，抗震效果好，密封可靠；

液压管道内表面经酸洗加多次循环高温高压冲洗处理，油路采用吸油过滤、回油过滤双过滤模式，保证油路清洁度，降低阀芯卡滞、液压油乳化等故障；

管路采用软硬管相结合布置，管路损失小、可靠性高、布局美观；

增设应急手动泵辅助系统，确保整机失去动力时液压系统仍能工作。

9. 电控系统

车辆采用 "显示屏 + 控制器 + CAN 总线操作面板" 的控制模式，可在线查询上装电机及控制器的故障诊断，查询整车控制器与电机控制器、尾部操作盒、显示屏、语音报警器之间的 CAN 总线通讯状态，实时监测反馈各执行机构的状态。

作业起动和停止时，可一键控制电机转速、吸嘴升降、扫盘收放、左右喷杆收放等作业装置，操作简便。车辆作业由三处操作装置实现，分别位于驾驶室内两处和车辆后部右侧一处：

显示屏（操控屏）：位于驾驶座右前方，用于洗扫作业操作、状态监控、信息查询；

操作盒：位于驾驶座前方收音机盒旁，用于电机起动、停止操作；

操作面板：位于车辆右侧后轮之后，用于垃圾箱卸料、调试维修。

车辆设有彩色视频后视系统：后部装有摄像头，驾驶室内配彩色显示屏，作业时可检查清洁效果，倒车时可实时观察后方情况，防止追尾。

10. 作业模式

系统设置了左喷、右喷、全喷、左扫、右扫、全扫、左洗扫、右洗扫、全洗扫、纯吸共 10 种作业模式，用户可根据作业需要选择。作业模式选定后，一键起动作业或停机，所有参与作业的机构按规定顺序自动伸出运转或停止回收。

上装电机转速控制：正常工作转速由电气系统自动控制，设有 "保洁"" 标准 ""强力"3 档，并支持手动调速（每次 ±50r/min）；系统重启后，电机转速恢复至各档位默认的稳定（最低）转速。

语音报警系统：作业和卸料时可发出多种语音报警和提示，如 "水箱出水口阀门关闭，不能清洗作业"" 污水箱倾翻，请注意安全 " 等，并配有音乐提示和轰鸣报警信息。

四、功能配置

六、产品主要优势

1. 作业高效

扫、吸、洗相结合，一次作业完成清扫、清洗、污水收集，洗扫宽度 3.5m，最大作业能力70000m²/h；10 种作业模式覆盖扫、洗、喷、吸多种工况，一键启停、自动收放，适配不同路面的保洁需求。

2. 清洁效果好

吸污宽度 2400mm、与车宽接近，配合内置高压喷杆与 "V" 型侧喷杆，可满足水泥路面 97% 洁净率（砂石密度 400g/㎡）的作业要求；高压水路额定压力 15MPa，能有效清理路面缝隙陈旧污渍，一遍作业还原路面本色。

3. 可靠耐用

底盘三电系统选用知名品牌总成，电池防护等级 IP68；风机叶轮经超速实验、动平衡等级 G2.5；清水箱采用高强度碳钢与防腐喷涂工艺，垃圾箱采用 304 不锈钢与成熟焊接结构，整体可靠性高。

4. 安全防护到位

液压系统设应急手动泵，断电后仍可作业；水路系统配备卸荷阀、安全阀与压力监控；驾驶室配彩色视频后视系统，倒车与作业状态可视化；语音报警系统对水位、作业状态实时提示。

5. 环保节能

纯电驱动，作业过程无尾气排放；高压水路采用气控阀组，避免液压油泄漏二次污染；风机、水泵采用一拖二电机，独立油泵电机能耗低，整机运行更经济。

6. 使用维护方便

箱体两段式结构便于污水单独排放；垃圾箱自动倾翻卸料、高压自洁、滤网防堵设计减少人工维护；吸嘴浮动、喷杆自动复位等设计降低易损件磨损，维护成本较低。

七、结语

CSC5180TXSBEV 纯电动洗扫车以纯电动力总成为基础，通过 "扫、吸、洗" 一体化作业设计，为城市道路、码头、隧道桥梁等场景提供高效、清洁的日常保洁解决方案。10 种作业模式与多项可选配置，可灵活适应不同路况和作业要求，是环卫运营单位推进道路精细化保洁和绿色作业的可靠选择。

如需了解更多产品信息、技术参数或采购事宜，欢迎与我们联系：400-088-6996
